POSITIONIERAUFNAHME PNEUMATISCH, MIT FLANSCH, D=6, M04 F=40 F1=6 FH=100, EDELSTAHL, KOMP:NITRILKAUTSCHUK

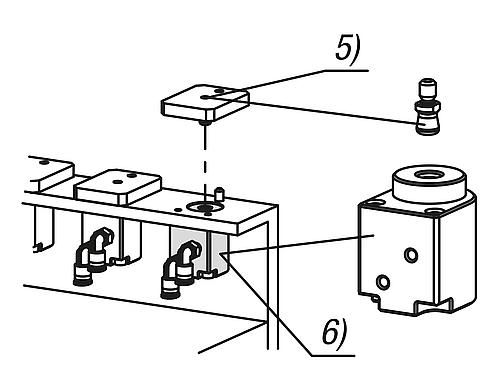

Das Spannen erfolgt über Druckluft. Fällt diese ab, ist weiterhin über die Feder gespannt.Zum Entspannen der Positionieraufnahmen durch Druckluft muss die Federkraft von 6 N überwunden werden. Werkstoff:Grundkörper aus Edelstahl.Dichtung aus NBR. Ausführung:Edelstahl blank. Bestellbeispiel:K1741.0618 Bestellhinweis:Zylinderkopfschrauben M3x28 zur Befestigung von der Unterseite sind im Lieferumfang enthalten.Zylinderkopfschrauben M4 zur Befestigung von der Oberseite sind nicht im Lieferumfang enthalten. Hinweis:Einbaumaße für Plattenstärke 6 mm.Die angegebenen Spann- und Haltekräfte beziehen sich auf einen Betriebsdruck von 0,5 Mpa.Bei Verwendung mehrerer Positioniereinheiten sollte die Abstandstoleranz von ±0,1 mm nicht überschritten werden.Die Wiederholgenauigkeit beträgt ± 0,2 mm. Zubehör:Spannbolzen K1564. Zeichnungshinweis:1) Anschluss "Spannen"2) Anschluss "Entspannen"3) Zylinderkopfschraube M34) Zylinderkopfschraube M45) Spannbolzen6) Positionieraufnahme

Hersteller: KIPP WERK GmbH & Co. KG, Heubergstraße 2, 72172 Sulz/Neckar, Deutschland, info@kipp.com
