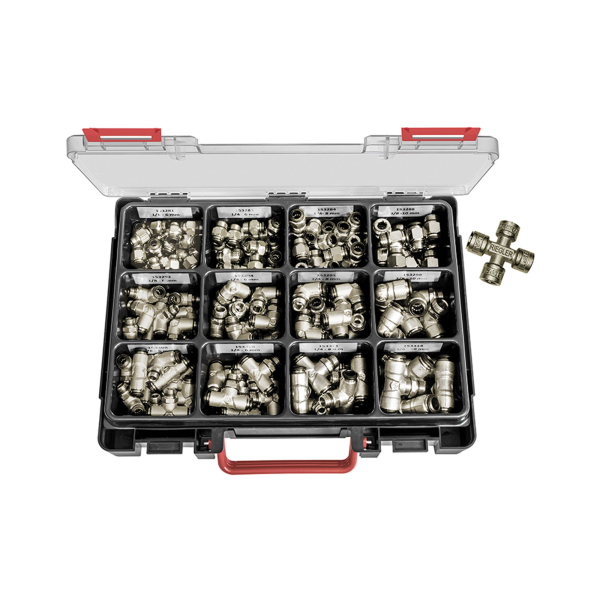

Sortimentsbox Schnellsteckverbindungen »universal short«
Handliche, robuste und qualitativ hochwertige Kunststoff- Sortimentsbox mit den Schnellsteckverbindern unserer Serie »universal short«.
Mit den gängigsten Varianten können eine Vielzahl an Gewindearten und Schlauchanschlüssen miteinander kombiniert werden.
Alle Einsätze sind mit den Artikelnummern, Gewindegrößen und Schlauchanschlüssen der beinhalteten Teile beschriftet.
Bestückung:
Fach 01, 20 x 153281 = Gerade Steckverschraubung, Gewinde 1/8, Schlauch-Ø 6
Fach 02, 20 x 153283 = Gerade Steckverschraubung, Gewinde 1/4, Schlauch-Ø 6
Fach 03, 20 x 153284 = Gerade Steckverschraubung, Gewinde 1/4, Schlauch-Ø 8
Fach 04, 10 x 153288 = Gerade Steckverschraubung, Gewinde 3/8, Schlauch-Ø 10
Fach 05, 10 x 153292 = Winkelsteckverschraubung, Gewinde 1/8, Schlauch-Ø 6
Fach 06, 10 x 153294 = Winkelsteckverschraubung, Gewinde 1/4, Schlauch-Ø 6
Fach 07, 10 x 153295 = Winkelsteckverschraubung, Gewinde 1/4, Schlauch-Ø 8
Fach 08, 05 x 153298 = Winkelsteckverschraubung, Gewinde 3/8, Schlauch-Ø 10
Fach 09, 10 x 153308 = T-Steckverschraubung, Gewinde 1/8, Schlauch-Ø 6
Fach 10, 07 x 153310 = T-Steckverschraubung, Gewinde 1/4, Schlauch-Ø 6
Fach 11, 07 x 153311 = T-Steckverschraubung, Gewinde 1/4, Schlauch-Ø 8
Fach 12, 05 x 153314 = T-Steckverschraubung, Gewinde 3/8, Schlauch-Ø 10
Beiliegend, 01 x 159762 = Kreuzverteiler
Hersteller: RIEGLER & Co. KG, Schützenstr. 27-29, 72574 Bad Urach, Deutschland, kundenservice@riegler.de
- Anwendungsbereich :
- Druckluftanlagen, Automotive, Textil- u. Verpackung, Vakuum
- Arbeitsdruck max. :
- 20 bar
- Arbeitsdruck min. :
- -0,99 bar
- Beschreibung :
- Sortimentsbox »universal short« mit reduzierter Bestückung
- Betriebstemperatur max. :
- 80 °C
- Betriebstemperatur min. :
- -20 °C
- Dichtmaterial :
- NBR
- Empfohlener Schlauch :
- PA, PU, PTFE
- Marke :
- Riegler
- Material :
- Messing vernickelt
- Medium :
- Druckluft, Wasser
- Serie :
- universal short
- Ursprungsland :
- IT
- Ullner-Nummer:
- R178046
- Herstellerartikelnummer:
- 178046
- EAN:
- 4047322663328
